  单向阀





     特点:

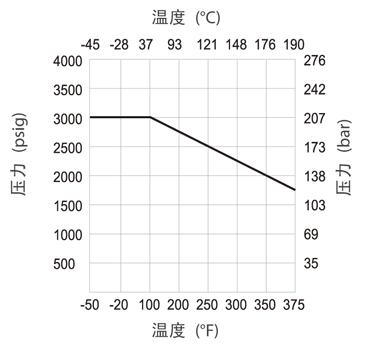

  • 最高使用压力达3000 psi ( 207 bar)

  • 接口形式为:NPT螺纹,ORLOK卡套式接头

  • 规格:6mm,10mm,12mm,1/8”,1/4”,3/8”,1/2”,3/4”,1”

  •

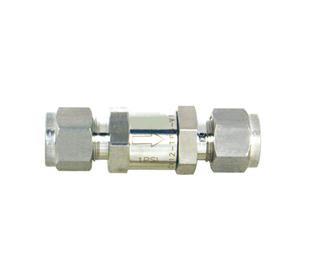

        CV11,CV12,CV13,CV14,CV15,CV16系单向阀






          安装尺寸:


         流量特性曲线:


    订购指南 Ordering Information——————

    公制
    型号 通径 Cv 连接形式 尺寸(mm)
    (mm) 进气 出气 A B C (Hex Flat) D (Hex Flat)
    OR-CV11-TF6M 4.8 0.47 6 mm ORLOK 60.5 25.0 14.0 15.9
    OR-CV12-TF10M 7.1 1.48 10 mm ORLOK 64.0 24.9 19.0 17.5
    OR-CV13-TF12M 9.9 1.70 12 mm ORLOK 77.0 32.8 22.0 23.8

    英制
    型号 通径 Cv 连接形式 尺寸(in.)
    (in.) 进气 出气 A B C (Hex Flat) D (Hex Flat)
    OR-CV11-TF2 0.19 0.16 1/8" ORLOK 2.19 0.98 7/16 5/8
    OR-CV11-NT2 0.47 1/8" Male NPT 1.75 -
    OR-CV11-FNT2 1/8" Female NPT 1.84 - -
    OR-CV11-TF4 1/4" ORLOK 2.36 0.98 9/16
    OR-CV11-NT4-TF4 1/4" Male NPT 1/4" ORLOK 2.22
    OR-CV11-NT4  1/4" Male NPT 2.1 -
    OR-CV12-FNT4 0.28 1.48 1/4" Female NPT 2.24 - - 3/4
    OR-CV12-TF6 3/8" ORLOK 2.58 - 11/16
    OR-CV12-NT6  3/8" Male NPT 2.19 1.07 -
    OR-CV13-FNT6  0.39 1.70 3/8" Female NPT 2.51 - - 7/8
    OR-CV13-TF8 1/2" ORLOK 3.16 - 7/8
    OR-CV13-NT8 1/2" Male NPT 2.93 1.43 -
    OR-CV14-FNT8  0.53 2.60 1/2" Female NPT 3.33 - - 1-1/8
    OR-CV14-TF10 5/8" ORLOK 3.61 1.89 1
    OR-CV15-TF12 0.63 5.20 3/4" ORLOK 4.36 2.64 1-1/8 1-1/4
    OR-CV15-NT12 3/4" Male NPT 4.15 -
    OR-CV15-FNT12 3/4" Female NPT 4.06 - -
    OR-CV16-TF16 0.71 9.00 1" ORLOK 4.77 2.69 1-1/2 1-3/8
    OR-CV16-NT16 1" Male NPT 4.58 -
    OR-CV16-FNT16 1" Female NPT 4.39 - 1-5/8

    EX: OR CV11 NT4 TF4 R 1
    母体材料: 系列号: 进气连接: 出气连接: 密封材料: 开启压力值:
       OR: 316  CV11, CV12,  NT4: 1/4” Male NPT  TF4: 1/4” ORLOK  R: 氟橡胶  1: 1 psi (0.07bar)
     CV13, CV14,    ......  ......  B: 丁晴橡胶  3: 3 psi (0.21bar)
     CV15, CV16  详见上表  详见上表  Y: 乙丙橡胶  10: 10 psi (0.7bar)
           N: 氯丁橡胶  25: 25 psi (1.72bar)
           Q: Kalrez®
